상세 정보 |
|||
보증: | 1 년 | Conition: | 새로운 |
---|---|---|---|
차원 (L*W*H):: | 163 L | 주조 기계: | 충격 조형기 주조기 |
최대로 온도: | 1250℃ | 찬물 온도: | 20±2℃ |
하이 라이트: | 알루미늄 압력 다이 캐스팅 머신,금관 악기 압력은 다이 캐스팅기 |
제품 설명

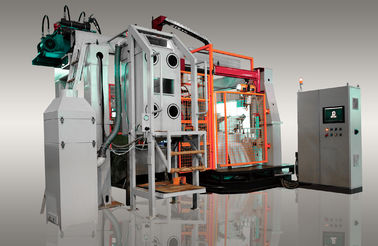

통합에게 감응작용 녹기를 가진 고능률 LPDC 기계 콤팩트 모듈 디자인
1. 따르기 도중 압력 그리고 속도는 조정될 수 있어, 그래서 온갖 다른 주물에 (금속 형 모래 형, 등과 같은) 적용될 수 있어, 모든 크기의 온갖 합금 그리고 주물을 던지.
2. 밑바닥 주입 형 충전물은, 액체 금속 형 충전물 안정되어 있습니다의 비말 현상, 포함된 가스를 피할 수 있습니다 채택되고 형 벽 및 핵심의 부식은, 주물의 자격이 된 비율을 개량합니다.
3. 압력하에서 주물 결정화, 주물 조밀한 구조, 명확한 개략, 매끄러운 표면, 큰 얇은 벽 주물을 위한 높은 기계적 성질, 특히.
4. 금속 이용은 90~98%에 먹이는 라이저를 삭제해서 개량될 수 있습니다.
5. 낮은 노동 강렬, 좋은 근무 조건, 간단한 장비, 기계화와 자동화를 달성하게 쉬운.
6. 주물 효율성은 아주 높습니다. 라이저 및 주자가 없기 때문에 (85~95%), 문은 작습니다, 그래서 물자 비용 및 처리 시간은 매우 감소될 수 있습니다.
7. 방향 응고, 보다 적게 내부 결점을 형성하게 쉬운.
8. 가스와 잡화의 더 적은 관여. 압력 각측정속도는 바뀔 수 있고 액체는 층류에 의해 채워집니다.
9. 모래 핵심은 이용될 수 있습니다.
10. 자동화를 달성하게 쉬운, 다 - 다 대만 가동 - 가공 가동일 수 있습니다.
11. 그것은 통신수의 숙달에 의해 영향을 받지 않습니다.
II: 기술적인 모수 |
|||
1 |
기본 설비 |
1 조작자 |
2 MANIPULTORS |
1.1 |
감응작용 FORNACE |
|
|
|
수로 유도 전기로 |
3개의 유도체 |
3개의 유도체 |
|
수용량 |
1800 KG |
1800KG |
|
녹는 수용량 |
350 KG/H |
520 KG/H |
|
힘 COSUMPTION |
3*35 KW |
2*80 KW |
|
950℃를 보전되는 힘 CONSUMTION @ TEMEPRATURE |
35KW |
35KW |
|
로의 Max.Temp |
1250℃ |
1250℃ |
1.2 |
조작자 |
1, 선형 GUILDING |
2, 회전하는 |
|
최대. 조작자의 속도 |
20 미터/min. |
35°/SEC. |
1.3 |
유압 골재 |
자동 귀환 제어 장치 모터: 1* 7.5KW |
자동 귀환 제어 장치 모터: 2*7.5KW |
|
기름 |
에틸렌 글리콜 |
|
|
CYLINDRES |
흑연: 63*100*2 세트 |
|
|
명목상 일 압력 |
8MPa |
|
|
유압 기름 온도 |
≤52 ℃ |
|
1.4 |
물 배급 단위 |
|
|
|
로 코일, 흑연 목욕 및 유압 장치를 위한 찬물 |
|
|
|
PH 값 |
7~8.5 |
|
|
수압 |
3-5 막대기 |
|
|
수온 |
20±2 ℃ |
|
|
물 교류 |
≥15L/Min ≤80L/Min |
|
1.5 |
공기의 압력 단위 |
|
|
|
등 청소, pnematic 벨브, 로 청소, 주물 그리고 안전 벨브 죽습니다를 위한 압축공기는. |
|
|
|
압축 공기의 압력 |
0.6Mpa |
|
|
압축공기 소비 |
15㎥ /H |
|
|
|
|
|
1.6 |
드라이브 단위 |
|
|
|
자동 귀환 제어 장치 모터: |
1* 7.5KW |
|
1.7 |
로 덮개 |
|
|
|
1개의 라이저 관 플랜지 |
|
|
|
열전대를 위한 2개의 보호 관 |
|
|
|
1개의 라이저 관 |
|
|
|
1개의 세라믹 바다표범 어업 |
|
|
|
수동으로 열기를 위한 1개의 위탁 관 그리고 덮개 |
|
|
|
|
|
|
1.8 |
흑연 목욕 |
1 |
1 |
|
온도 제어 코팅 목욕, SS316L 물자 |
||
1.9 |
가스 버너 |
|
|
|
라이저 관 난방과 미리 데우기를 위한으로 덮개에 거치되는 가스 버너. |
||
1.1 |
통제와 힘 장 |
|
|
|
PLC 통제 |
시멘스 S7/300 |
|
|
HMI (터치스크린) |
1 |
|
|
외부 차원 (L*W*H) |
1200*500*1800mm |
|
1.12 |
원격 시시템 |
|
|
|
팀 구경꾼을 통해 PC와 연결되는 인터넷 |
||
2 |
주요 선택권 |
1 조작자 LD5540-D |
2 MANIPULTORS LD5540-S |
2.1 |
조각 제거 단위 |
|
|
|
저장 트롤리에 주물을 직접 수송하기 위하여 받는 차 장비되는 자동적으로 제거 단위. |
1 |
1 |
2.2 |
탄 폭파 장치 |
|
|
|
거푸집 청소를 위해 폭파하는 구리 분말; |
1 |
1 |
2.3 |
던지는 벨브를 위한 여과기 그리고 흡입 단위 |
|
|
|
청소 로에 아연 oxid 먼지 흡입을 위해 |
||
2.4 |
전기 호이스트를 가진 기중기 |
500 KG |
500KG |
2.5 |
창을 삽입하는 핵심의 압축 공기를 넣은 오프닝 |
|
|
|
압축 공기를 넣은 실린더에 의하여 자동적으로 열기; 핵심 조정 후에 수동으로 닫히는 것은 완성됩니다. |
||
3 |
전기 선택권 |
1 조작자 LD5540-D |
2 MANIPULTORS LD5540-S |
|
|
|
|
3.1 |
비상 지휘권 접촉기 |
1 |
|
|
비상 정지 단추로; 안전 목적을 위해: 자동적인 고정 되는 문 및 완전한 담 단위가 있습니다. |
|
|
3.2 |
특별한 케이블 |
10m |
|
|
|
|
|
4 |
선택권은 죽습니다 |
1 조작자 LD5540-D |
2 MANIPULTORS LD5540-S |
4.1 |
플랜지는 죽습니다 |
|
|
4.2 |
거푸집의 온도 MEASURMENT |
PID 통제 |
|
4.3 |
온도 MEASURMENT 흑연 목욕 |
PID 통제 |
|
4.4 |
흑연 목욕의 지속적인 청소를 위한 펌프 회로 |
|
|
4.5 |
최대. 차원은 죽습니다 |
550*400mm |
|
4.6 |
최대. 간격은 죽습니다 |
2-70mm |
|
4.7 |
최대. 치기를 여는 죽으십시오 |
370mm |
|
4.8 |
최대. 무게는 죽습니다 |
200KG |
|
4.9 |
최대. 닫히는 죽습니다의 힘은 |
1500KG |
|
4.1 |
최대. 이젝터의 힘 |
500KG |
|
4.11 |
최대. 이젝터 치기는 죽습니다 |
50mm |
|
5 |
난방 가스 선택권 |
1 조작자 LD5540-D |
2 MANIPULTORS LD5540-S |
5.1 |
프로판 압력 |
0.5 막대기 |
|
5.2 |
프로판 교류 |
0.225 m3/h |
|
6 |
유틸리티 선택 |
1 조작자 LD5540-D |
2 MANIPULTORS LD5540-S |
6.1 |
장비 크기: L*W*H |
6500*6000*3400mm |
7000*7000*3687mm |
6.2 |
총 무게 |
13T |
|
6.3 |
총 힘 |
125KW |
180KW |
6.4 |
운영 전압 |
380V |
380V |
